Plan de masse : comment le réaliser pour optimiser parkings et aménagements extérieurs ?
Le plan de masse représente bien plus qu'un simple document administratif dans le cadre d'un projet de construction. Il s'agit d'une véritable cartographie de votre terrain qui permet de visualiser l'implantation précise de vos bâtiments, parkings et aménagements extérieurs. Ce document graphique constitue une pièce incontournable de toute demande d'autorisation d'urbanisme et détermine en grande partie la réussite de votre projet. Comprendre sa réalisation et ses enjeux permet d'optimiser l'espace disponible tout en respectant les contraintes réglementaires.
Comprendre le plan de masse et ses composantes principales
Qu'est-ce qu'un plan de masse et pourquoi est-il incontournable

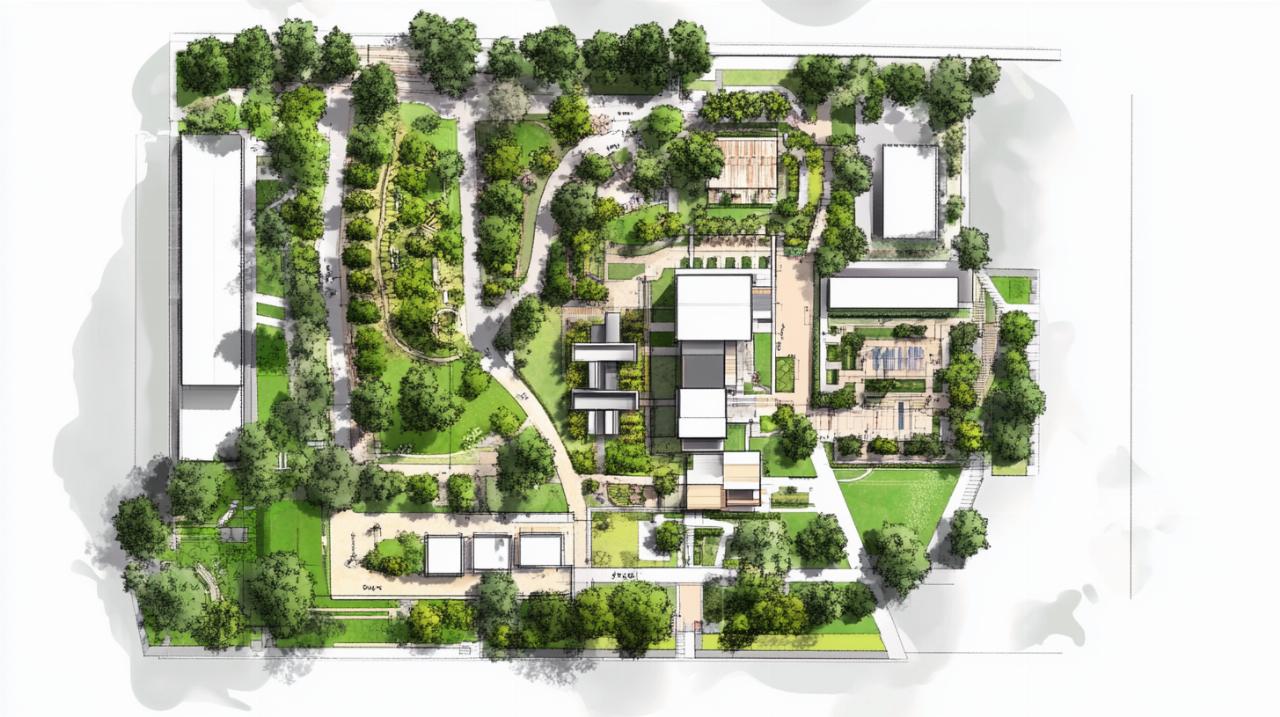

Le plan de masse se définit comme une représentation graphique vue du ciel qui montre l'état d'un terrain avec l'ensemble de ses constructions existantes et futures. Pour toute demande de permis de construire ou déclaration préalable de travaux, ce document porte la référence PCMI2, PC2 ou DP2 selon la nature du projet. Il renseigne de manière précise sur les dimensions, la position des bâtiments sur la parcelle et l'impact global du projet sur la propriété et son environnement immédiat.
L'administration utilise systématiquement ce plan pour évaluer la conformité du projet avec le Plan Local d'Urbanisme de la commune. Les services d'urbanisme vérifient notamment les distances de recul par rapport aux limites du terrain, les hauteurs de construction, l'emprise au sol et l'intégration paysagère. Sans un plan de masse rigoureux et complet, votre dossier d'autorisation risque un refus ou une demande de complément qui retardera considérablement votre projet. La réglementation impose que ce document soit coté dans les trois dimensions et qu'il indique clairement les travaux extérieurs, les plantations ainsi que les raccordements aux différents réseaux.
Les éléments clés à représenter : bâtiments, voiries et espaces verts
Un plan de masse efficace intègre une multitude d'informations essentielles pour la compréhension globale du projet. Les limites du terrain constituent le premier élément à tracer avec précision, idéalement en se basant sur le plan cadastral disponible sur cadastre.gouv.fr ou sur un relevé réalisé par un géomètre-expert. Ces limites permettent de calculer les reculs réglementaires et de vérifier la faisabilité de l'implantation.
Les constructions existantes et le projet futur doivent apparaître clairement avec leurs dimensions exactes et leur positionnement par rapport aux limites de propriété. Qu'il s'agisse d'une maison principale, d'une piscine, d'un abri de jardin ou d'un garage, chaque élément bâti requiert une représentation fidèle. Les altitudes du terrain, exprimées en cotes NGF (Nivellement Général de la France), permettent de comprendre le relief et les pentes. Ces données altimétriques peuvent être relevées par un géomètre pour une précision optimale, mais aussi approximées grâce au site Géoportail ou avec un niveau de chantier.
Les réseaux de branchement constituent un volet technique incontournable. Il convient de représenter les raccordements aux eaux pluviales, à l'alimentation en eau potable, à l'électricité, au gaz, au téléphone et aux eaux usées. Chaque réseau se distingue généralement par un code couleur pour faciliter la lecture du document. La végétation, qu'elle soit existante ou prévue, doit également figurer sur le plan avec mention des arbres à supprimer et des espèces à planter. Les aménagements extérieurs comme les zones de stationnement, les accès au terrain, les clôtures, les terrasses et les allées complètent cette représentation exhaustive.
Les étapes pratiques pour concevoir un plan de masse réussi
Du relevé de terrain à l'avant-projet : la méthodologie complète
La conception d'un plan de masse suit une méthodologie structurée qui débute par la collecte d'informations précises sur le terrain. Avant toute mise en œuvre, il est primordial de vérifier la faisabilité du projet en consultant les services de l'administration pour connaître le PLU et les contraintes applicables à votre parcelle. Cette étape préalable évite les mauvaises surprises et permet d'anticiper les restrictions en matière de hauteur, d'emprise au sol ou de coefficient de végétalisation.
Le relevé de terrain constitue la base technique du plan. Il s'agit de mesurer avec exactitude les dimensions de la parcelle dans ses deux axes principaux, de repérer les constructions existantes et de noter les différences de niveau. Les dimensions du projet doivent ensuite être définies en tenant compte des reculs réglementaires imposés par le PLU. Ces distances minimales par rapport aux limites séparatives et à la voie publique conditionnent directement l'implantation possible de votre construction.
Une fois ces données rassemblées, l'avant-projet peut être esquissé en respectant une échelle appropriée. Pour un plan de situation, l'échelle couramment utilisée est le 1/2000, tandis que pour le plan de masse détaillé, les échelles 1/500, 1/200 ou 1/100 sont privilégiées selon la taille du terrain et la précision recherchée. À ce stade, il convient d'intégrer progressivement tous les éléments constitutifs : tracé des bâtiments, positionnement des accès, implantation des zones de stationnement, représentation de la végétation et indication des réseaux. Les hauteurs de construction doivent être mentionnées, notamment celles des gouttières, du faîtage, des acrotères et éventuellement du niveau du plancher.
Choisir les bons outils numériques pour dessiner votre plan
Le choix des outils de conception influence directement la qualité et l'efficacité de réalisation de votre plan de masse. Plusieurs options s'offrent aux porteurs de projet selon leur niveau de compétence technique et leur budget. Les logiciels gratuits permettent de réaliser des esquisses et des versions préliminaires, mais présentent souvent des limitations pour les démarches administratives formelles. Leur utilisation convient particulièrement pour les premières réflexions et la visualisation générale du projet.
Les logiciels de CAO et DAO offrent une grande liberté de conception et une précision technique remarquable. QCAD figure parmi les solutions accessibles qui permettent d'apprendre à dessiner un plan de masse avec une interface dédiée. Ces outils nécessitent cependant des compétences avancées en dessin technique et requièrent un temps d'apprentissage significatif. Ils conviennent particulièrement aux professionnels du bâtiment ou aux particuliers motivés prêts à suivre des formations en ligne spécialisées.
Les logiciels spécialisés comme Cedreo représentent une solution optimale pour les professionnels de la construction, les architectes et les maîtres d'œuvre. Ces plateformes tout-en-un automatisent de nombreuses tâches répétitives et intègrent directement les normes réglementaires. Avec Cedreo, la réalisation d'un plan de masse suit un processus guidé : délimitation de la parcelle, traçage des lignes de recul, gestion de l'altimétrie, positionnement du bâtiment, ajout des zones fonctionnelles, modélisation du terrain en pente, insertion des cotations et exportation du plan au format requis. Ces solutions génèrent également des rendus 3D qui facilitent la présentation du projet et améliorent sa compréhension par les services instructeurs.
Optimiser l'aménagement des parkings et espaces extérieurs
Conseils pour une implantation intelligente des bâtiments et zones de stationnement
L'optimisation de l'implantation des constructions sur un terrain nécessite une réflexion approfondie qui prend en compte de multiples critères. L'orientation du bâtiment principal influence directement le confort thermique et les consommations énergétiques futures. Une exposition sud pour les pièces de vie maximise les apports solaires gratuits en hiver, tandis qu'une orientation nord convient mieux aux espaces de service et aux zones tampons. Le plan de masse doit clairement indiquer l'orientation avec une flèche pointant vers le nord.
Les zones de stationnement méritent une attention particulière car elles conditionnent la fonctionnalité quotidienne du site. Le nombre de places requises varie selon les réglementations locales et la destination du bâtiment. Il convient d'anticiper les besoins en stationnement pour éviter l'encombrement de la voie publique et respecter les obligations du PLU. Les dimensions standard d'une place de stationnement extérieure se situent généralement autour de 2,50 mètres de largeur sur 5 mètres de longueur, auxquelles s'ajoutent les espaces de manœuvre nécessaires.
L'organisation des circulations constitue un autre aspect déterminant de l'aménagement extérieur. Les accès au terrain et aux constructions doivent être clairement identifiés et dimensionnés pour permettre le passage des véhicules, y compris ceux de secours si la réglementation l'impose. Les allées piétonnes, les terrasses et les zones de détente trouvent leur place dans une logique de fluidité et de confort d'usage. Les surfaces à indiquer sur le plan incluent non seulement la surface totale du terrain et celle de la construction, mais aussi les surfaces végétalisées, dallées ou gravillonnées qui participent à l'équilibre global de l'aménagement.
Intégrer les contraintes environnementales et réglementaires
Les contraintes environnementales occupent une place croissante dans la conception des plans de masse, notamment depuis l'entrée en vigueur de la RE2020. Cette réglementation environnementale impose des exigences en matière de performance énergétique et d'empreinte carbone qui influencent directement les choix d'implantation et d'aménagement. Le plan de masse doit ainsi refléter une stratégie globale de respect de l'environnement.
La gestion des eaux pluviales représente un enjeu majeur dans de nombreuses communes. Le plan doit montrer comment les eaux de ruissellement seront collectées et infiltrées ou évacuées. Certains PLU imposent des surfaces minimales perméables ou des dispositifs de rétention pour limiter le ruissellement vers les réseaux publics. La représentation des pentes du terrain et des systèmes de drainage contribue à démontrer la pertinence technique du projet.
La préservation de la végétation existante constitue également une préoccupation croissante des services d'urbanisme. Le plan de masse doit clairement identifier les arbres maintenus et ceux qui seront supprimés, en précisant les espèces concernées. Les plantations prévues, qu'il s'agisse d'arbres, d'arbustes ou de haies, doivent être représentées avec mention des essences choisies. Cette végétalisation participe à l'insertion paysagère du projet et répond souvent à des obligations réglementaires de coefficient de pleine terre ou de coefficient de biotope. Les annotations relatives aux aménagements extérieurs incluent aussi les matériaux au sol, les clôtures et tous les éléments contribuant à l'harmonie visuelle de l'ensemble.
Présentation et validation de votre plan de masse
Les critères de lisibilité et précision pour un document professionnel
La qualité de présentation d'un plan de masse conditionne en grande partie la fluidité de l'instruction administrative. Un document professionnel se distingue par sa lisibilité immédiate et la clarté de ses informations. L'échelle choisie doit permettre une lecture aisée de tous les détails pertinents, généralement le 1/500 ou le 1/1000 pour les terrains de taille moyenne. Cette échelle doit être clairement indiquée sur le plan, accompagnée d'une échelle graphique qui facilite l'évaluation visuelle des distances.
Les annotations constituent un élément fondamental de la compréhension du projet. Elles précisent les stationnements avec leur nombre et leurs dimensions, les noms des rues adjacentes, les indications relatives aux arbres et à la végétation, les reculs mesurés par rapport aux limites de propriété, les pentes des toitures et l'ensemble des aménagements extérieurs. Une légende détaillée accompagne idéalement le plan pour expliciter les conventions graphiques utilisées : matériaux au sol représentés par différentes trames, couleurs des réseaux selon leur nature, symboles des plantations, flèche d'orientation du nord, codes de l'altimétrie et délimitation du terrain.
L'utilisation de couleurs améliore considérablement la lisibilité du document sans tomber dans l'excès décoratif. Les limites du terrain se distinguent traditionnellement par un trait vert foncé, tandis que les constructions nouvelles peuvent être colorées différemment des bâtiments existants. Les rendus 3D complètent avantageusement les plans traditionnels en offrant une vision plus concrète et accessible du projet, particulièrement appréciée par les services instructeurs et les commissions d'urbanisme. Les repères des vues de façades et de l'insertion graphique doivent être clairement positionnés sur le plan de masse pour assurer la cohérence entre les différentes pièces du dossier.
Faire appel aux bons professionnels et éviter les erreurs courantes
Le recours à des professionnels qualifiés garantit la conformité et la qualité du plan de masse. Plusieurs catégories d'intervenants peuvent réaliser ce document selon la complexité du projet et le niveau de précision requis. Les géomètres-experts apportent une expertise technique inégalée, notamment pour les relevés altimétriques et le bornage précis des limites de propriété. Leurs prestations, facturées généralement entre 500 et 1500 euros, incluent des mesures topographiques certifiées qui sécurisent juridiquement le projet.
Les architectes offrent une approche globale qui intègre la dimension esthétique et réglementaire. Leur intervention, dont le coût oscille entre 300 et 800 euros pour un plan de masse, s'inscrit souvent dans une mission plus large d'assistance à maîtrise d'ouvrage. Les dessinateurs en bâtiment et les bureaux d'études spécialisés constituent une alternative intermédiaire qui conjugue compétence technique et tarification accessible. Certaines plateformes en ligne comme Urbassist proposent des services d'étude du PLU et de réalisation des plans avec des taux d'acceptation élevés, certaines affichant 98% de dossiers acceptés par les mairies.
Les erreurs les plus fréquentes à éviter concernent d'abord les imprécisions dimensionnelles qui peuvent conduire au refus du permis ou à des modifications coûteuses en phase de construction. L'oubli d'éléments obligatoires comme les réseaux, les hauteurs de construction ou les plantations constitue un autre écueil classique. Le non-respect des échelles ou l'absence de cotation dans les trois dimensions rend le document inexploitable pour l'administration. Enfin, la méconnaissance des règles spécifiques du PLU local entraîne fréquemment des conceptions non conformes qui nécessitent une révision complète du projet. Se rapprocher des services d'urbanisme en amont de la conception permet d'anticiper ces difficultés et d'adapter le plan aux attentes précises de la commune, garantissant ainsi une instruction rapide et favorable de la demande d'autorisation.
